目前用于工業制刷的刷絲主要有尼6龍、尼龍66、 尼龍610 、尼 龍 10 10 、尼龍 612 等多 種 尼 龍材 料。鋁板帶 材在 冷軋 制過程中 ．因軋棍與板帶 表面氐 擦碌壓 ， 其表面會產生微氧化粉脫落和吸附． 軋制 油及其附若懸浮成分會殘留在板帶材表面 。 如不及時清理會 粘附在拉彎矯機的棍面． 引起輾 面磨損 ，并造成板帶 表面硌傷 。 為此廟溫 熱水刷 洗工序 是不可或缺的 。但是在眾多尼龍刷 絲中 ，大多尼龍材料熔
點在 210 ° 左右 ， 在 8 0 't: 以上的水溫下長期使用會降解變形 ．而尼龍 66 的熔點在 250't 以上，在80't
以上的熱水中使用不變形，故鋁板帶材的清洗大多同樣商速干拋條件下一般磨料絲已熔化變形而耐瓦溫絲仍然可正常使用。
選用尼龍66刷絲。但是尼龍 66存在的致命缺陷是(5) 多股刷絲
吸水性過環 ( 1.5%) , 在水中刷洗刷絲會變軟，剛在桔密鋁板帶材的刷洗中盡管常選用較細的刷性降低，致使脫脂不干凈，加之尼龍本身不耐強絲．但由千刷絲仍然是單根．仔細觀察在板面上仍
堿，刷棍的壽命也會降低。
OT- Bellon刷絲
根據以上刷絲存在的問題，圍外有公司在尼龍66
的基礎上加人納 米蒙脫石 等材料 ，開發出 了 OT-
Bel恤 刷絲，比尼龍66的吸水性大大降低．耐堿性及抗拉強度大幅提商．解決了鋁板帶材刷洗這一難題。經測試其蹌光效果比尼龍 66 提樣了一倍．刷棍壽命提商了3 - 5倍。
含磨料崩絲
含磨料刷絲是在尼龍樹脂材料中加人30%左右的碳化硅等磨料．通過混料、擠出、拉絲等工藝而制成的不同粗細的含磨料刷絲。在尼龍材料中尼龍612 作為選為，尼龍612除具有PA的特點之外，還有相對寬度小、吸水率低 (0.1%) 及密度、尺寸穩定性好等優點，有較商的抗拉強度。也有選用尼龍
610作為拉絲材 料的．但性價比較低。按所川的材
料不同 ．目前這類刷絲 主要有以下兒種：
然會留下劃痕。為此德國、日本、韓國相繼推出了
多股刷絲，即在0.5 - l rnm的刷絲中有無數根細纖維絲，刷洗時刷絲頭部散開形成一個面．由協來的單根刷一條線而變成刷一個面．使這一問題得到了很好的解決。

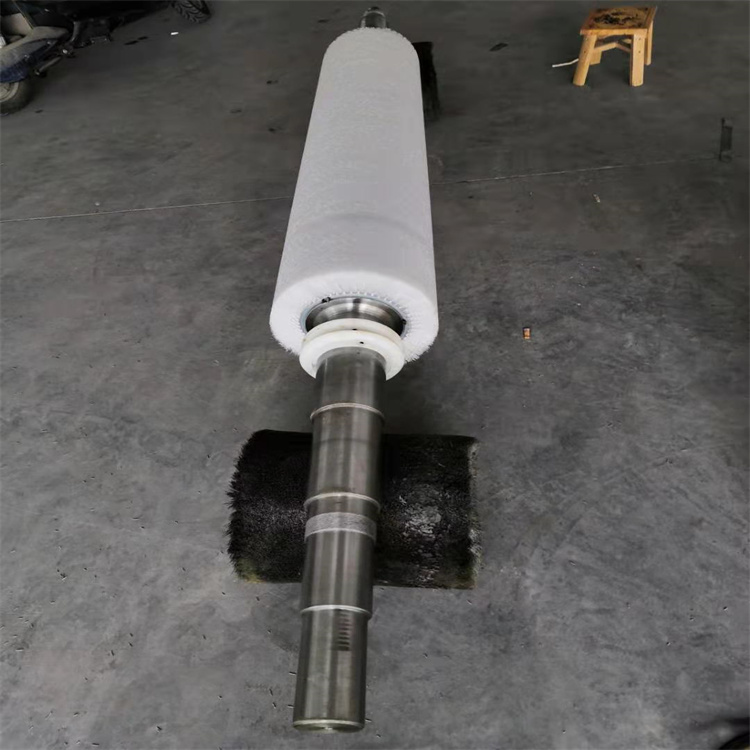

鋁板帶材生產中刷轅的選用
( I ) 拉彎矯清洗機： 拉彎 矯 消 洗機一 般 是鋁薄 板 生產的 錄后 一 道 工 序 ，對板 面的要 求很其 嚴格 ． 在 去除板 面上油污及殘留粉末的恬況下板 面不能有任何劃痕，所以刷輾結構錄后選用內噴式刷 棍．刷絲選用德國哈爾公司或日本霍太尼公司的多 股刷絲，或者選用0.15rnrn以下的尼龍刷絲。鋁厗 板帶材消洗可選用0.3 - 0.5mm尼龍絲。
( 2) 熱軋機消棍刷： 熱軋機清棍刷的目的 是將熱軋時粘在軋 棍輾 體表面的鋁粉等污物去除，傳統工藝采用鋼絲刷。由于鋼絲脆性容易斷絲．在軋 棍表面容易產生劃傷。目前雖有效的還是內噴式磨
( I) 碳化硅磨料絲，尼龍中加人碳化硅微粉料崩，一般選用 180#尼龍磨料絲，刷絲的密度應
拉制而成 ． 由于碳化硅結構的 多角形，拋出的產品為亮光型， 板帶 行業 主要用18 0# - 800# 。
) 氧化鋁磨料絲、尼龍絲中加入氧化鋁微粉．由于其結構為多棱形，她出的產品為亞光型，主要使用 180# - 800
) 金剛石刷絲，尼龍中加人金剛石微粉拉制而成，由于其鋒利度及硬度，在鋁板帶生產中主要用于鏡面搶光等工序．主要使用320# - 3000# 。
) 耐商溫特種磨料絲
耐商溫磨料絲主要由合成樹脂PPS或 PEEK加入 磨 料 拉 絲 而 成 。 由 于 其 熔 點 商 達 3 00 'C 及3 55 'C , 主要用 于 干拋或熱軋輯的清棍工藝中。
瀏覽手機站
